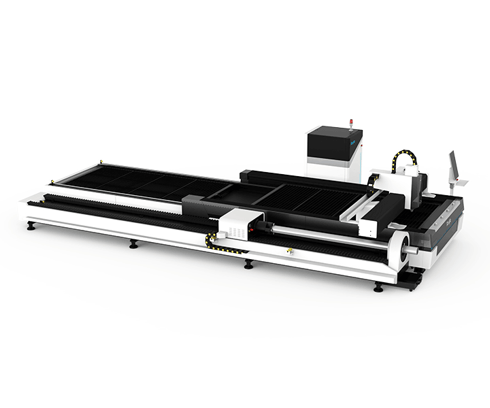

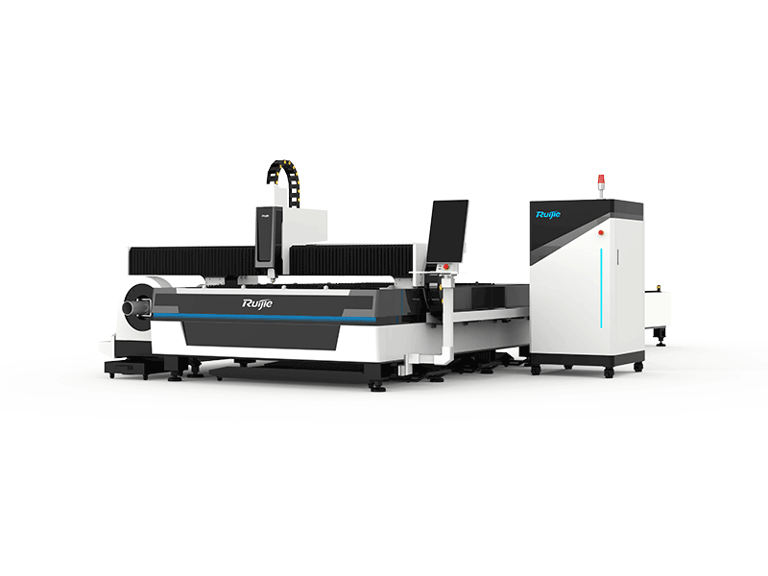

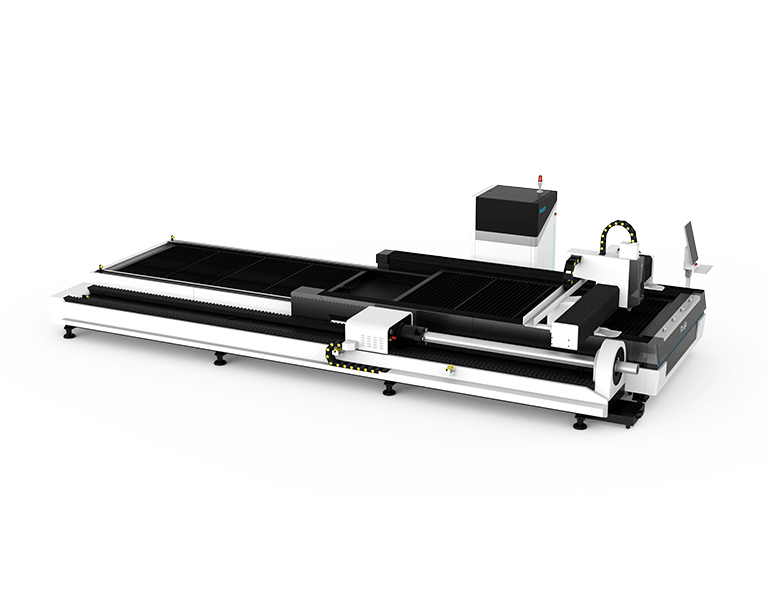

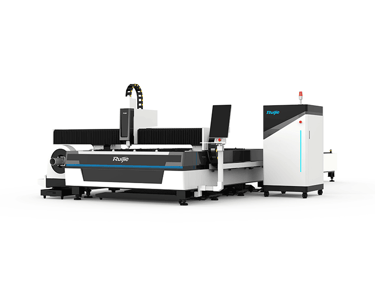

RJ‑3015ET – Cortadora Láser Híbrida para Placa y Tubo

• Área de corte de placa: 1500 × 3000 mm

• Capacidad de tubo: hasta Ø 200 mm (6 m de longitud)

• Potencia láser: 1000 W – 6000 W

• Cabezal de autoenfoque (Raytools/WSX opcional)

• Controlador CypCut con doble interfaz (placa/tubo)

• Mordazas neumáticas automáticas para tubo

• Cama de estructura soldada, estable y duradera

• Chiller, sistema de extracción y protección incluidos

Características:

Contenido del paquete:

• Máquina principal RJ‑3015ET

• Fuente láser de fibra (Raycus/IPG/MAX)

• Cabezal de corte de enfoque automático (Raytools o WSX)

• Chiller industrial de doble circuito

• Software de control CNC (CypCut / TubePro)

• Mordazas neumáticas auto-centrantes para tubos

• Sistema rotatorio para corte de tubo (integrado)

• PC industrial con monitor, teclado y ratón

• Kit de herramientas, boquillas y lentes de repuesto

• Manual de usuario, diagramas eléctricos y guía de instalación

• Embalaje profesional de exportación

Descripción:

Máquina híbrida versátil que combina el corte de placas metálicas y tubos en un solo equipo. Ideal para talleres que requieren flexibilidad y optimización del espacio sin comprometer rendimiento.

Posicionamiento central:

Máquina ideal para producción mixta de placas y tubos, en espacios reducidos o con presupuesto limitado.

Funciones clave:

• Corte de chapas planas (acero carbono, inoxidable, aluminio, etc.)

• Corte de tubos redondos, cuadrados y rectangulares

• Cambio automático entre modos de placa y tubo

• Corte limpio y preciso con software de anidado y optimización

Escenarios de aplicación:

• Talleres de estructuras metálicas

• Mobiliario metálico, cartelería

• Fabricantes de racks, pasamanos, soportes

• Producción de piezas industriales variadas

Punto destacado:

Máxima versatilidad 2 en 1, ideal para empresas que buscan flexibilidad con una sola inversión.

Funciones

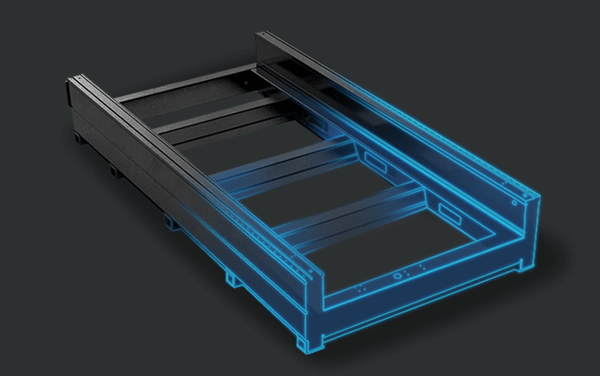

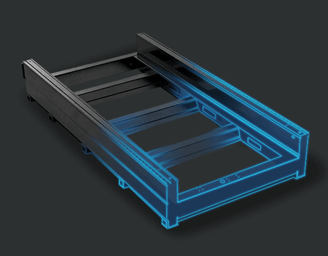

Cama de torno de soldadura de alta resistencia

La cama del torno está soldada con acero estructural al carbono de alta resistencia, lo que puede garantizar la resistencia y la resistencia a la tracción de la cama. También es muy beneficioso para la velocidad de corte de la máquina de corte por láser.

Recocido y tratado térmicamente

El cuerpo de la máquina de esta cortadora ha sido sometido a un tratamiento térmico de 600 °C y se enfría dentro del horno durante 24 horas. Después del tratamiento térmico, puede evitar eficazmente la deformación de la cama y garantizar que no se deforme después de 20 años de uso;

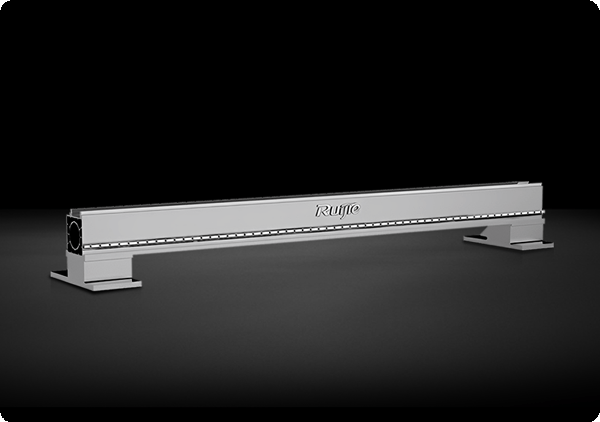

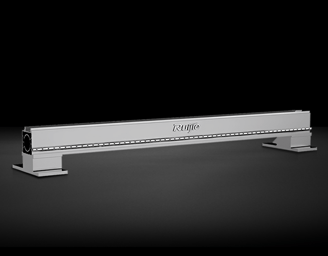

Viga de aluminio de aviación de 4ª generación

Está fabricado con estándares aeroespaciales y formado por moldeo por extrusión a presión de 4300 toneladas. Después del tratamiento de envejecimiento, su resistencia puede alcanzar 6061 T6, que es la resistencia más fuerte de todos los pórticos.

En comparación con el pórtico de aluminio fundido, el aluminio de aviación tiene muchas ventajas, como buena tenacidad, peso ligero, resistencia a la corrosión, antioxidante, baja densidad y aumenta en gran medida la velocidad de funcionamiento.

En comparación con el aluminio de aviación normal, adopta una estructura de panal con 8 orificios en la sección transversal, lo que mejora en gran medida la resistencia de la viga.

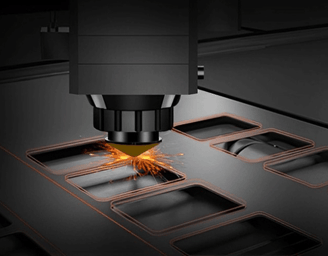

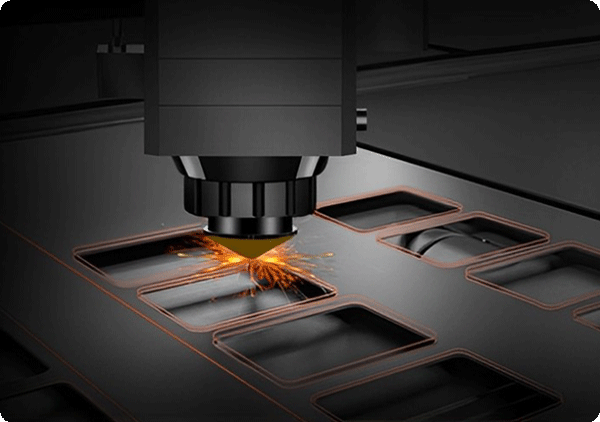

Cabezal láser de enfoque automático

El software ajusta automáticamente la lente de enfoque para realizar perforaciones y cortes automáticos de placas de diferentes grosores. La velocidad de ajuste automático de la lente de enfoque es diez veces mayor que la del ajuste manual.

Mayor rango de ajuste

Rango de ajuste -10 mm ~ +10 mm, precisión 0,01 mm, adecuado para 0 ~ 20 mm diferentes tipos de placas.

Larga vida útil

La lente colimadora y la lente de enfoque tienen un disipador de calor refrigerado por agua que reduce la temperatura del cabezal de corte para mejorar la vida útil del cabezal de corte.

Transmisión y precisión

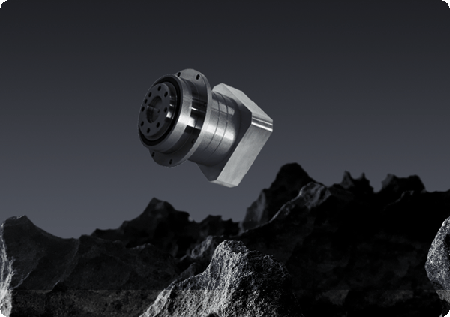

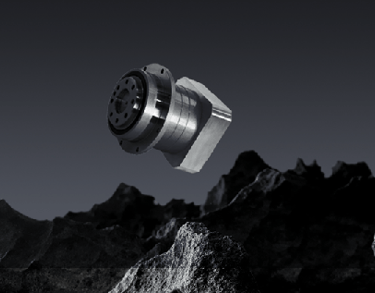

La máquina de corte por láser de fibra Ruijie adopta marcas famosas internacionales, como el riel guía HIWIN de Taiwán y el bastidor YYC, el motor servomotor japonés YASKAWA y el reductor HIMPO, que garantiza una alta velocidad de funcionamiento, aceleración, precisión y estabilidad.

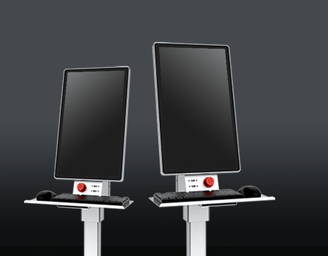

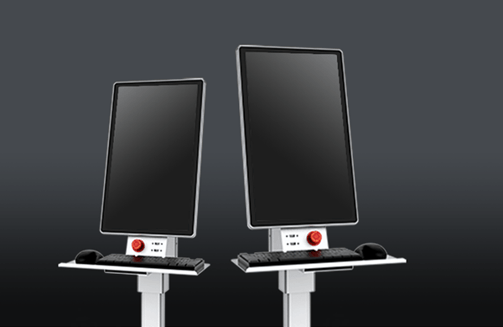

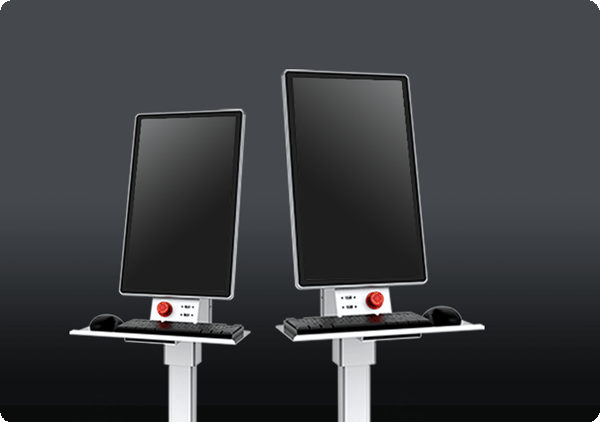

Pantalla de diseño de IPAD

Utilice la pantalla de vidrio templado de alta definición, más exquisita y delicada, la operación es más suave.

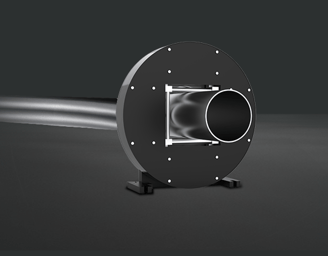

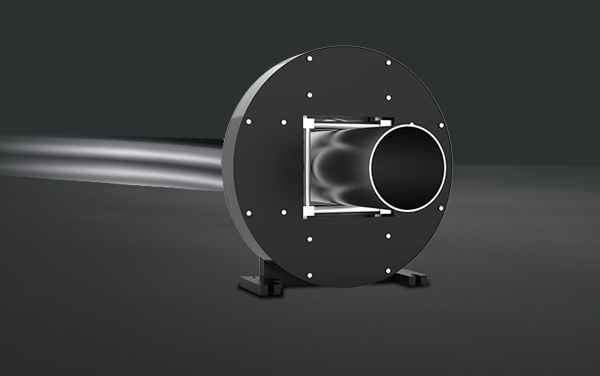

Accesorio de tubería-Mandril neumático doble

Adopta un diseño de abrazadera neumática en ambos lados y puede modular el centro automáticamente. En comparación con el mandril eléctrico, la fuerza de sujeción es más fácil de ajustar y la tubería no se deforma.

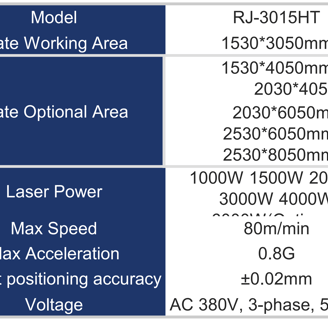

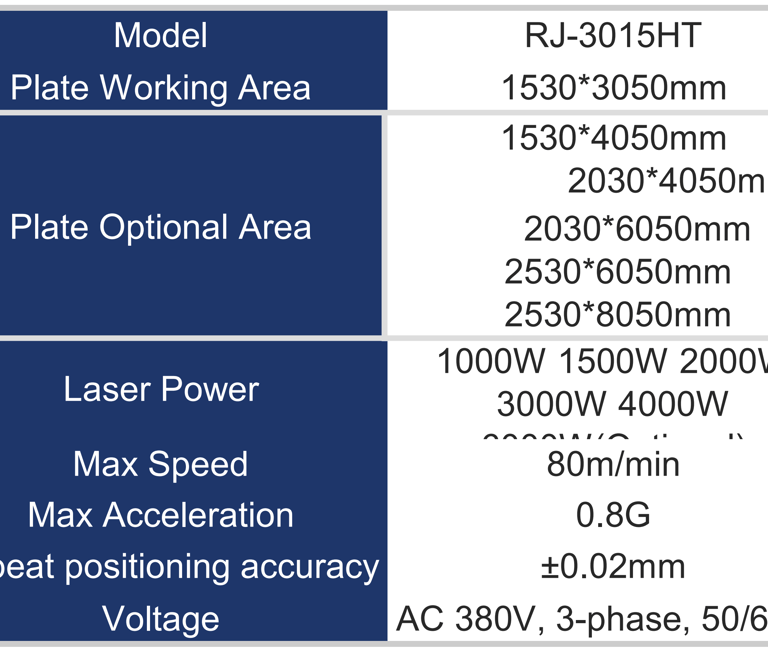

Parametro

Materiales Aplicables

Cobre

Chapa galvanizada

Acero Carbono

Acero Inoxidable

Hierro

Aluminio

Los Gas Aplicables

Oxígeno

Nitrogeno

Material：

Acero inoxidable

Gas recomendado：

Nitrógeno (N₂)

Función del gas：

Corte limpio, sin oxidación

Laton

Titanium

Gas Comprimido

Material：

Acero al carbono

Gas recomendado：

Oxígeno (O₂)

Función del gas：

Mejora penetración y velocidad

Material：

Aluminio / Cobre

Gas recomendado：

Nitrógeno (N₂)

Función del gas：

Protege el borde de oxidación

Material：

Corte económico

Gas recomendado：

Gas comprimido

Función del gas：

Bajo costo, corte básico

• Aire comprimido puede ser usado como alternativa económica en cortes no estéticos o para materiales delgados.

• La pureza del gas influye en la calidad del corte. Se recomienda gas industrial seco (99.99%).

• Para cortar cobre o aluminio, es recomendable usar cabezales y fuentes de buena calidad debido a su alta reflectividad.
